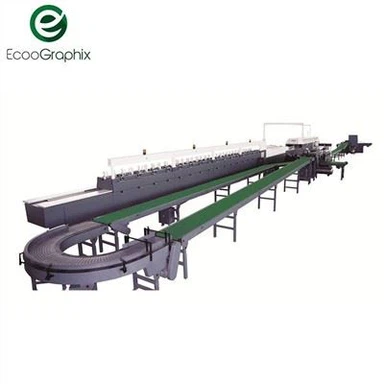

ZXJD370 반자동 완벽한 바인딩 조립 기계



반자동 완벽한 바인딩 조립 기계



반자동 완벽한 바인딩 조립 기계

ZXJD370 퍼펙트 바인딩 라인은 시간당 3600권의 속도로 작동하며 12개의 수집 스테이션과 9개의 클램프를 포함합니다. 수동 공급 스테이션, 수집 유닛 제거 장치, 턴오버 컨베이어, 책 수집 작업대, 밀링 스파인, 절단 홈 장치 및 접착제 냄비가 장착되어 있습니다. 바인딩 및 수집 파트는 독립적으로 작동할 수 있습니다. 사용자 친화적인 인터페이스를 갖춘 이 기계는 작동의 용이성을 보장합니다. 턴오버 유닛, 인라인 서명 수집 장치, 스태커 및 비즈니스 접착제 스팟과 같은 옵션 구성 요소도 제공됩니다.



인위적인일반적인특징



1) 모든 주요 기능에 걸쳐 제품 두께를 반자동으로 조정합니다.

2) 공급 및 배출 채널은 반모터 제어를 사용하여 조정할 수 있습니다.

3) 줄바꿈 테이블은 높이 조절이 가능하며, 조깅 스테이션도 함께 제공됩니다.

4) 척추 준비에는 최대 밀링 깊이가 5mm인 결합형 먼지 밀링 칼이 포함됩니다.

5) 폐지와 먼지는 공기 흡입 팬에 의해 흡수됩니다.

6) 공기 펌프로 구동되는 통합 진공 자동 회전 커버 공급 장치가 특징입니다.

7) 점수 매기기 스테이션은 4개의 점수를 갖춘 반모터 제어를 통해 조정 가능합니다.

8) 커버 레지스터는 +/- 5 mm 범위 내에서 조정될 수 있습니다.

9) 척추 정렬 및 클램핑 스테이션은 CAM 메커니즘에 의해 독립적으로 제어됩니다.

10) 크로스 스태킹 배송 기능을 제공합니다.

11) 수집기계는 독립적으로 작동할 수 있습니다.

12) 대화형 포맷 변경, 작업 관리 및 진단 기능은 Man-Machine Interface를 통해 접근할 수 있습니다.

13) 압축공기 공급을 위한 인터페이스.

14) 핸드 무선 조거가 포함되어 있습니다.

15) 신속한 하강 장치와 반자동 리프팅 조절 기능을 갖춘 밀링 및 거칠게 만드는 스테이션.

16) 손으로 먹이를 줄 수 있는 스테이션이 있습니다.

17) 필름 길이를 기계적으로 제어할 수 있는 독립적인 접착 스파인과 측면 접착 스테이션, 그리고 별도로 예열된 접착 팬이 있습니다.

18) 변압기, 압축기 등 독립형 작동에 필요한 연기 배출 시스템과 기타 부속품을 갖추고 있습니다.







1. 모임 M아킨:



주요 기술적 특징

- 누락페이지 방지 및 이중지 제어 시스템
- 동기화된 시작 및 정지 기능
- 1 덮개 공급 스테이션
- 페이지 누락 제어 시스템을 사용한 커버 피드
- 수동 공급을 위한 확장 레일
- 변속기를 변경하여 반(1/2) 회전이 가능한 풀 회전 기능



모임 장소:	12
모임 크기:	최대: 470*320mm; 최소: 120*100mm
척추 두께:	3-50mm
종이 두께:	40-200 GSM(단일 시트 100 GSM) 이상
기계적 속도:	(바인더에 맞춰서) 최대 5000회/시간
전력 요구 사항(12개 포켓/스테이션):	3상, 380V, 50Hz, 9.0Kw
순중량(포켓 12개):	3500kg
크기(포켓 12개):	15000mm×1200mm×1300mm
각 대조 그룹의 가중치:	700kg
각 대조 그룹의 길이:	2140 밀리미터



2. 완벽한B인더:



주요 기술적 특징

- 책 블록 공급 장치: 전용 채널을 통해 책 블록을 공급합니다.

- 퍼펙트 바인더: 밀링 장치 1개, 노칭 장치 1개, 접착 휠 2개가 달린 스파인 접착통 1개, 정밀한 바인딩을 위한 단일 니핑 시스템이 포함되어 있습니다.

- 스트림 커버 공급 시스템: 연속적인 커버 공급이 가능하여 단일 시트 공급에 비해 속도가 크게 향상되었습니다.

- 역전 컨베이어: 취급하기 편리하도록 완성된 책을 자동으로 세워진 위치에서 눕혀진 위치로 옮겨줍니다.

- EVA 접착 장치: 안전한 결합을 위한 효과적인 접착 적용을 보장합니다.

- 효율적인 커버 공급 및 꼬집기 스테이션: 매끄러운 커버 취급으로 작업 흐름을 향상시킵니다.

- 별도 측면 접착 스테이션: 정밀한 측면 접착을 위해 탱크와 접착 디스크가 장착되어 있습니다.

- 연속 클램프 흐름: 효율성을 유지하기 위한 "책 없이, 덮개 없이" 시스템으로 안정적인 공급 프로세스를 보장합니다.

- 특수 밀링 커터: 먼지 수집 시스템으로 "스트립" 단위로 종이를 제거하여 작업이 깨끗합니다.

- 4라인 스코어링/크리싱: 전문가 수준의 결과를 위해 폴드 품질을 향상시킵니다.

- 커버 프레싱 스테이션: 일관된 바인딩을 위해 균일한 압력이 가해지도록 보장합니다.

- 접착식 책등 및 측면 접착 장치: 내구성 있는 제본을 위한 포괄적인 접착 옵션을 제공합니다.

- 접착제 증기 추출: 효과적인 증기 추출로 깨끗한 작업 환경을 유지합니다.

- 걸림 감지 기능이 있는 수직형 스태커: 중단 없는 작업을 위해 내장된 걸림 감지 시스템으로 완성된 책을 수직으로 쌓을 수 있습니다.

- 제어 시스템: 정확한 속도 동기화를 갖춘 PLC를 활용해 효율적인 성능을 보장합니다.



클램프 수:	9
척추 길이:	120*370mm
책의 폭:	100-285mm
척추 두께(c):	2-40mm
오픈 커버 길이:	120-370mm
오픈 커버 폭:	205-620mm
기계적 속도:	3600 사이클/시간
클램프의 개방 폭:	일정한 힘 메커니즘, 조정 없이 책꽂이 개구부 0-100mm
행아웃 예약하기	8 - 15mm
전력 요구 사항:	380V, 50Hz, 15kw
순중량:	6000kg
치수:	9500×2000×2200mm
압축기:	9CFM, 8bar(건조 공기)



4. S시침M아킨

기계 속도 – 8000pcs/h

적재 크기 - 최대 450mm×300(mm); 최소 150mm×90(mm)

최대 적재 높이 - 120mm 이하



5. 3개 칼 트리머:

기계적 속도 - 15-25회/분.

최대 미트리밍 크기 - 400mm×320mm

완성된 크기 - 최대 390mm×300mm, 최소 150mm×90mm

최대 절단 높이 - 70mm

최소 절단 높이 - 3mm

트리머 잼 검사:

인피드 가이드: 트리밍하기 전에 정확한 상단-하단 길이 설정을 보장하여 정밀도를 높입니다.

서보 모터 드라이브: 도어 커터 크기를 멈추지 않고 연속 절단이 가능하여 편리한 조작과 향상된 효율성을 제공합니다.



최대 책 크기:	트리밍되지 않은 400 x 320mm; 트리밍된: 390 x 300mm
최소 책 크기:	트리밍되지 않은 160 x 100mm; 트리밍된: 150 x 90mm
최대 파일 높이:	70mm(70mm)
기계적 속도:	1분에 15~25회
압축기 공기:	8 CFM, 8 Bar/건조 공기 유형
전원 공급 장치:	3상, 380V, 50Hz, 6.1Kw
제어 시스템:	증권 시세 표시기
치수:	3600×2430×1750mm
순중량:	4300킬로그램
